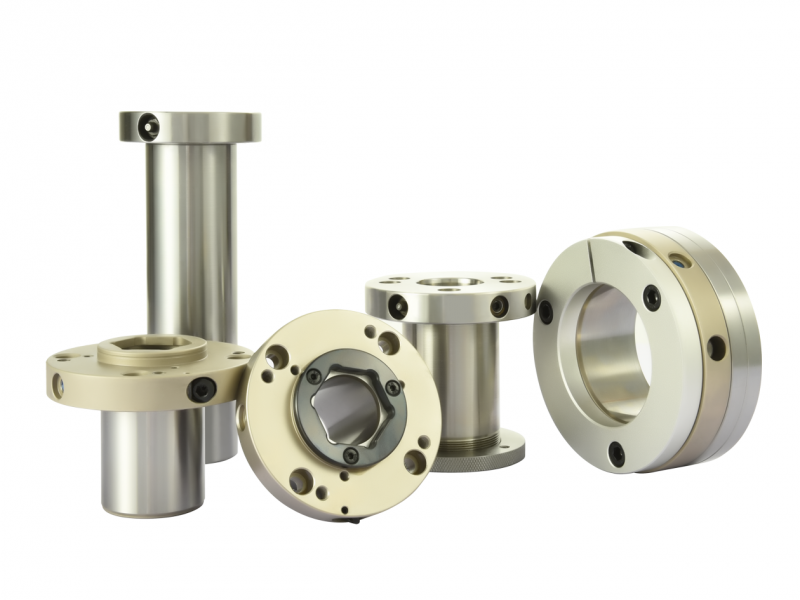

Hydro-lock Sleeves

液压涨套

丰泉工具生产的液压涨套主要应用于对装夹定位和测量有高精度要求的生产加工工况。产品的主要工作原理是利用液体介质传递涨力,在涨套内环与轴之间、外环与轮毂之间产生表面涨紧力,从而实现轮毂与轴高精度自动定心与锁紧。我们的液压涨套产品根据其操作方式可分为油枪加压和柱塞加压两类。
为满足多元化的市场需求,我们也在常规产品的基础上不断推陈出新,相继推出了SB3、SC3、AIL、SQS2等多系列的高端产品。借助于先进的加工、检测设备和科学的生产管理,我们的产品不仅在同心度、径向跳动等关键技术参数上处于行业领先,而且在市场同类产品中具有性价比优势。同时,为了更好地服务于用户,我们可根据客户的实际应用需求,提供全方位定制服务,以实现合作双方的互利共赢。

产品说明下载: 液压涨套 PDF

柱塞加压涨套 – 使用内六角扳手加压。当拧紧调压螺栓时,涨套向轴和轮毂均匀膨胀,从而实现紧密接合,松开调压螺栓后,涨套恢复到原来的尺寸,使轴和轮毂分开。

油枪加压涨套 – 使用高压油枪由油嘴向涨套加压。当油枪压力升高时,涨套均匀膨胀,其内径锁住轴,外径锁住刀具内孔,装配后达到轴孔零间隙。泄压后,涨套恢复原状,方便刀具拆卸。

内外涨组装 – 指涨套内外环均可加压膨胀的组装方式。其中内环膨胀与机床主轴抱紧,外环膨胀与工具轮毂抱紧,实现主轴与轮毂的自动定心。内外涨组装方式使得刀具更换更为便捷省时。

内涨组装 – 指涨套内环加压膨胀与机床主轴抱紧,涨套与刀具由螺栓固定的组装方式。采用这一组装方式的涨套结构简单,体积轻便。

外涨组装 – 指涨套外环加压膨胀与刀具抱紧,涨套与机床主轴由螺栓固定的组装方式。
